Линия по производству капельной ленты с предварительно пробитыми отверстиями для наружной установки

Основные технологические преимущества

• Высокоскоростная производственная линия

  Благодаря использованию сервопривода достигается непрерывная производительность 8000–12000 метров в сутки. Интеллектуальная система контроля натяжения обеспечивает постоянную скорость и стабильное производство.

• Точное сверление

  Использование высокоточного лазерного/сервоприводного сверления в сочетании с динамическим визуальным контролем позволяет отслеживать и автоматически компенсировать механические ошибки в режиме реального времени, обеспечивая равномерное распределение расстояния между отверстиями.

• Система ультразвуковой сварки

  Использование высокочастотной ультразвуковой технологии обеспечивает бесшовную сварку за счет трехмерного контроля параметров давления, амплитуды и времени.

• Полностью автоматизированная интегрированная производственная линия

  Использование интегрированного метода формования обеспечивает бесперебойный производственный процесс благодаря четырем ключевым модулям: размотка, сверление, термосварка и перемотка.

• Интеллектуальная архитектура управления

  Благодаря модульной конструкции системы управления на базе ПЛК, обеспечивается быстрое расширение функциональности. Оснащенная человеко-машинным интерфейсом HMI для параметрического программирования, она упрощает процесс эксплуатации.

Компоненты линии по производству предварительно перфорированных водяных шлангов

Размеры установки: 6 м × 2,0 м × 2,3 м

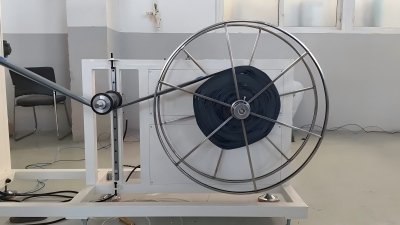

(1) Размоточная машина

Автоматический механизм размотки с тормозом. Простой, доступный и практичный

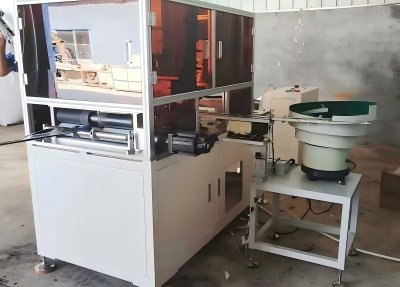

(2) Основной блок

Система использует ситовый лоток для автоматической транспортировки предварительно изготовленных соединений. После пробивки отверстия предварительно изготовленные соединения автоматически устанавливаются в пробитые отверстия и завершаются ультразвуковой сваркой.

Транспортировка: Сервомотор

Сварка: Ультразвуковой сервомотор

Вставка: Сервомотор

Функции конфигурации:

1. Высокоточное позиционирование и управление движением

2. Выход и контроль ультразвуковой энергии

3. Функция синхронизации и координации

4. Пневматическое сверление

5. Сигнализация отсутствия пленки

Способ загрузки пленки: Роботизированная рука с вибрационной пластиной захватывает пленку.

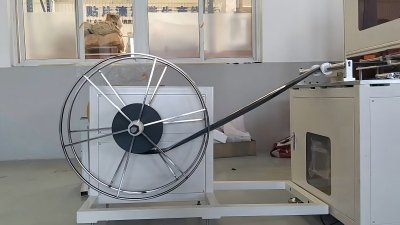

(3) Намоточная машина

Оснащена натяжным колесом, пневматическим натяжением и двигателем с регулируемым крутящим моментом. Для удобной упаковки продукции.

Оправки: 2

Смена роликов: Ручная
